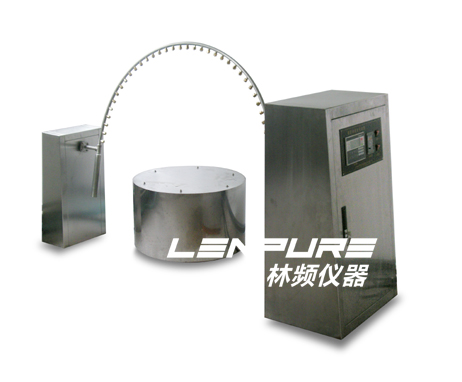

摆管淋雨试验装置产品用途( Pipe rain test device ) |
| |
摆管淋雨试验装置适用于外部照明和信号装置及汽车灯具外壳防护。 |
|
摆管淋雨试验装置箱体结构 |
| |
导向立柱采用优质槽钢焊接外面采用不锈钢拉丝板拼接而成。可调转速的样品台。 |
|
摆管淋雨试验装置控制系统 |
| |
摆管淋雨试验装置用流量计调节压力大小。
摆管淋雨试验装置采用进口变频器控制转速有效保证试验按标准运行。
配备水过滤器 |
|
摆管淋雨试验装置符合标准 |
| |
GB10485-89 GB4208-93 GB/T4942 |
|
滴水试验装置规格与技术参数 ： |
| |
|
型号 |
LRHS-04-IPX3 |
LRHS-04-IPX4 |
LRHS-IPX5 |
LRHS-IPX6 |
|
|
摆管半径 (单位:m) |
0.4 |
0.6 |
0.8 |
1.0 |
|
|
性能指标 |
摆管摆幅 |
±45°、±60°、±90°、±180°（理论数值） |
|
孔间距 |
50mm |
|
喷孔 |
φ0.4mm |
|
淋雨水压 |
80～100kpa |
|
试验台直径 |
φ600mm辅助试验台φ400mm |
|
试验台转速 |
1r/min（可为无节调速（选配）） |
|
运行控制系统 |
控制器 |
进口调频式变频器 |
|
水压控制 |
流量计 |
|
供水系统 |
储水箱、增压泵 |
|
标准配置 |
喷头若干只、通针 |
|
安全保护 |
漏电、短路、电机过热 |
|
本技术信息，如有变动恕不另行通知
| |
