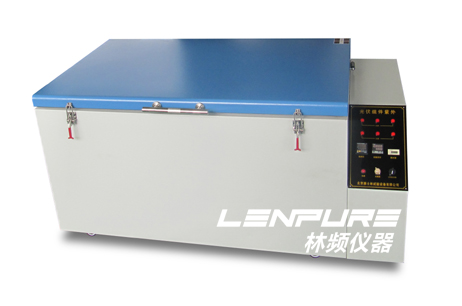

产品用途( Photovoltaic components ultraviolet aging chamber )
|
|
|
光伏组件紫外试验箱主要规定了光伏组件暴露于紫外幅照环境时，考核其抗紫外幅照能力的试验，本试验适用于评估储存聚合材料和保护层等材料的抗紫外幅照性能。
|
|
|
箱体结构特点
|
|
|
光伏组件紫外试验箱采用国内首创新外型设计，使设备外观整体美观大方；
内室材料使用拉丝SUS304B板，具有耐酸、耐腐蚀易清洗特点；
样品架可根据需要调节上下的位置；
根据历史经验专业设计实验设备以来，具有合理的风道循环系统，使得箱体内
温湿度达到最高均匀性；
试件与灯表面平行面距离：最中达到样品测试波长要求 (试件台高度可调)
|
|
|
控制器
|
|
|
光伏组件紫外试验箱采用中外合资企业UVA-340荧光紫外灯为光源，应用荷兰技术精心设计UVA-340荧光紫外灯为光源，通过模拟自然阳光中的紫外辐射，对材料进行加速耐候性试验，以获得材料耐候性的结果。 可对温度进行自动监控；配置照度计，可通过电压稳压器给灯管在进行调压对光辐照度进行控制，使辐照度稳定在指定照度上，同时对试验时间进行控制。
|
|
|
符合标准
|
|
|
本试验箱可满足：光伏（PV）组件紫外试验GB/T19394-2003/IEC61345：998和GB/T2423.24-1995模拟地面上的太阳辐射试验方法。
|
|
|
规格与技术参数
|
|
型 号(CM)
|
LRHS-S-NGF
|
|
性
能
指
标
|
内部尺寸
|
60×127
|
|
有效辐照区域
|
75×188×80
|
|
组件表面温度
|
60℃
|
|
波动度
|
±2℃
|
|
解析度
|
0.1℃
|
|
灯心距离
|
70mm
|
|
照 度
|
组件测试面产生均匀度为±15%
|
|
控温方式
|
PID自整定控温方式
|
|
风 速
|
0.5~1.0m/M
|
|
波 长
|
280~320nm
|
|
光 源
|
美国进口Q-PANLUVA和UVB
|
|
控
制
系
统
|
温度系统 控制方式
|
通过强制循环通风，平衡调温法（BTC）。该方法，控制系统根据设定之温度点通过PID自动运算输出的结果去控制加热器的输出量，最终达到一种动态平衡
|
|
加热方式
|
采用优质镍铬丝加热器,材质好具有耐腐耐湿效果,同时速度反应大大超于加热管效率
|
|
控制器
|
原装进口富士数显温度控制器
|
|
循环系统
|
日本进口蜗牛式风机，特点噪音低，效力高；不锈钢多翼式离心风轮，单循环，设备自身产生臭氧时具有排气功能把臭氧排到室外
|
|
电源
|
AC220V 50HZ 总功率：约4KW
|
|
附件
|
样品搁板1件、进口灯管1套、手携式辐照计1台
|
|
安全保护
|
安全可靠的接地保护装置；工作室超温保护；加热器短路、过载保护
|
|
